Светодиодный модуль А-СС-СВД-11-23


11-23 Вт / 1 660-3 090 Лм
Гарантия: 2 года

Артикул: модуль А-СС-СВД-11-23 Категория: Метка:

Описание

Светодиодный модуль А-СС-СВД-11-23


Светодиодный модуль А-СС-СВД-11-23
Светодиодный модуль А-СС-СВД-11-23

Описание

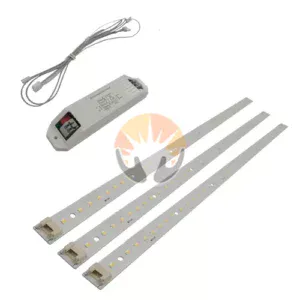

Светодиодный модуль А-СС-СВД-11-23 применяется для сборки светодиодного светильника.

Данный вариант led линееек и источника питания одновременно несёт собой:

  • простоту монтажа,
  • высокие светотехнические характеристики (от 143 Лм/Вт без учёта рассеивателя осветительного прибора)
  • выгодный гарантийный срок эксплуатации.

Интересен данный светодиодный модуль А-СС-СВД будет в первую очередь компаниям, которые несут финансовые потери от вышедших из строя низко бюджетных светодиодных светильников, с распространёнными габаритными размерами 595х595х19 мм.

Как правило данные светильники складируются, по причине того, что они вышли из гарантийного срока обслуживания. При данном факте выгода от применения наших комплектов в данных светильниках налицо.

Светодиодный модуль

Светодиодный модуль включает в себя определённое количество led диодов, которые распределены по линейной площади.

Материал линейки – алюминиевый сплав. Ширина, длина и толщина линейки подобрана для оптимального перераспределения тепла от светодиодов к корпусу осветительного прибора.

Крепление модуля

Крепление имеет варианты:

  • на металлические заклёпки – через отверстия в линейке происходит монтаж на поверхность осветительного прибора. (Необходимые данные для создания карты отверстий на корпусе светильника вы можете посмотреть ниже в чертеже линейки.)
  • на двустороннюю термо клейкую ленту – наносится на заранее обезжиренную поверхность линейки и приклеивается также на обезжиренную поверхность осветительного прибора.

Характеристики


Светотехнические
Электрические
Световой поток светодиодного модуля (платы):
1660-3090 Лм

(5000К)

* Параметры приведены для Tj=25 °С при токе 350-700 mA

Потребляемая мощность:
11-23 Вт.
Световой поток светильника (осветительного прибора):
Диапазон напряжения:
27-34 В
Световая отдача светодиодов:
143 Лм/Вт (5000К)

* Параметры приведены для Tj=25 °С при токе 350-700 mA

Рабочая сеть:
Световая отдача светильника:
Устойчивость к пробитию:
Светодиоды:
SMD
Тип питания:
Кривая Силы Света:
Д (Косинусная)
Защита от:
– перегрева
– превышения входного напряжения
– короткого замыкания
уточняйте у нашего специалиста
Цветовая температура:
4000, 5000К
Класс защиты от поражения электрическим током (по ГОСТ Р МЭК 60598-1-2011)
1
Цвет излучения:
Дневной, Белый, нейтральный
Коэффициент мощности:
Индекс цветопередачи Ra:
не менее 80
КПД:
Компенсация реактивной мощности/PFC:

Эксплуатационные
Конструктивные
Диапазон рабочих температур эксплуатации светильника:
Габаритные размеры:
  1. Линейка
  1. 497х15 мм
Рабочая температура эксплуатации источника питания:
Масса:
Степень защиты от пыли и влаги линеек комплекта (по ГОСТ Р МЭК 60598-1-2011):
IP00
Тип крепления:
универсальный:
– заклёпки
– термо клейкая лента
Климатическое исполнение (по ГОСТ 15150-69)
УХЛ4
Сечение провода для подключения драйвера и линеек(наличие в комплекте):
3х0.75 мм
Допустимый уровень влажности драйвера:
5-85 %
Срок службы светильника, не менее
12 лет
Срок службы светодиодов:
50 000 часов
Гарантийный срок:
2 года

Упаковка и логистика
Длина упаковки:
Ширина упаковки:
Высота упаковки:
Объём упаковки:
Масса брутто:
Кол-во в упаковке:
Тип груза:
Хрупкое
Упаковка груза:
паллетный борт либо жесткая деревянная упаковка




Габаритный чертёж

modul-komplekt-svd
modul-komplekt-svd

Светораспределение комплекта по типам рассеивателей


Призма
Микропризма
Опал
Колотый лёд
рассеиватель-ксс-призма
КСС-офисного-светильника-микропризма
рассеиватель ксс опал
рассеиватель ксс колотый лед

Документы для скачивания


ies паспорт-изделия сертификат

Led модуль для сборки светильника

О преимуществах компании
ПК Антарес (TM SvetProfLed)- разрабатывает и производит светодиодную продукцию, которая включает в себя, кроме низковольтных источников света, российские компоненты и комплектующие.

Модуль для сборки светильника Армстронг

В наш перечень выпускаемых осветительных приборов входят: уличные светильники, светильники для АЗС, промышленные светильники, офисные светильники, торговые светильники, для жкх, фито и животноводства и т.д.

Светодиодные линейки 11-23 Вт

Осветительный комплект соответствует требованиям согласно действующим документам ГОСТР, СНИП и эл. сетей РФ.

Чтобы, купить светодиодный модуль А-СС-СВД-11-23 для светильника по выгодной цене, вам нужно перейти по ссылке.
